Popis

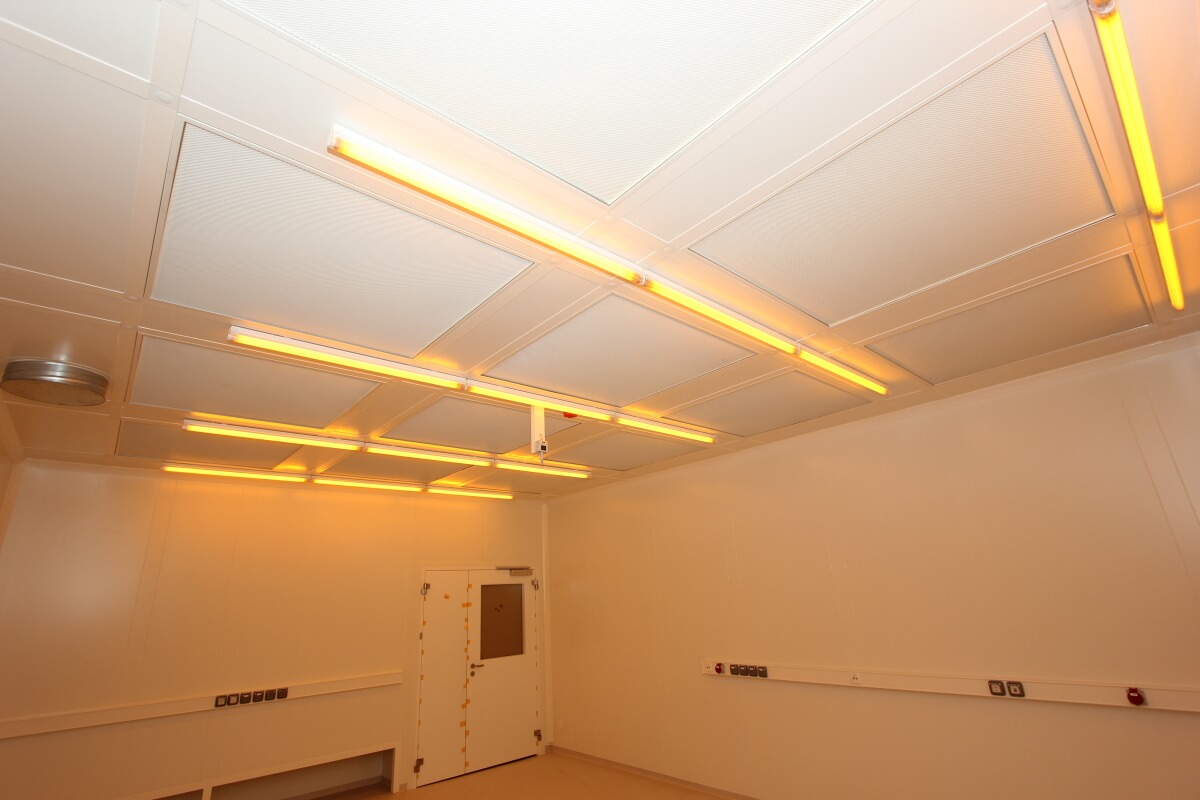

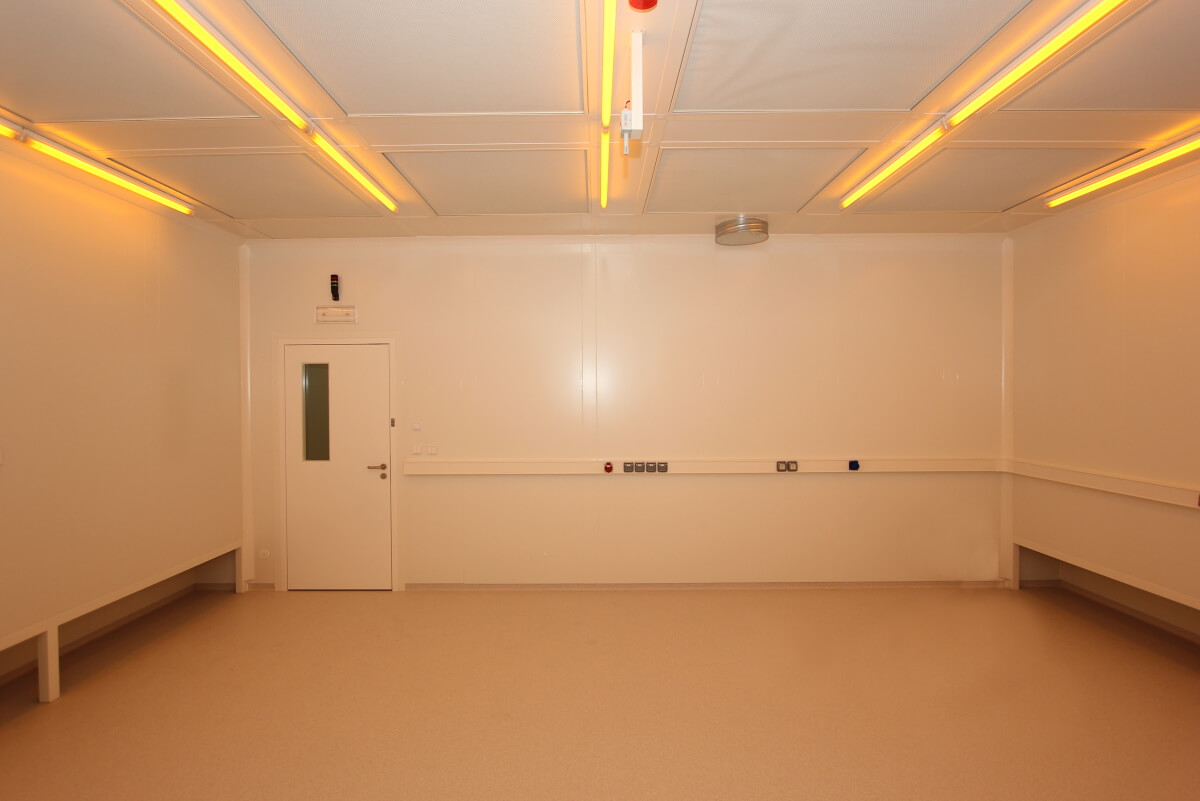

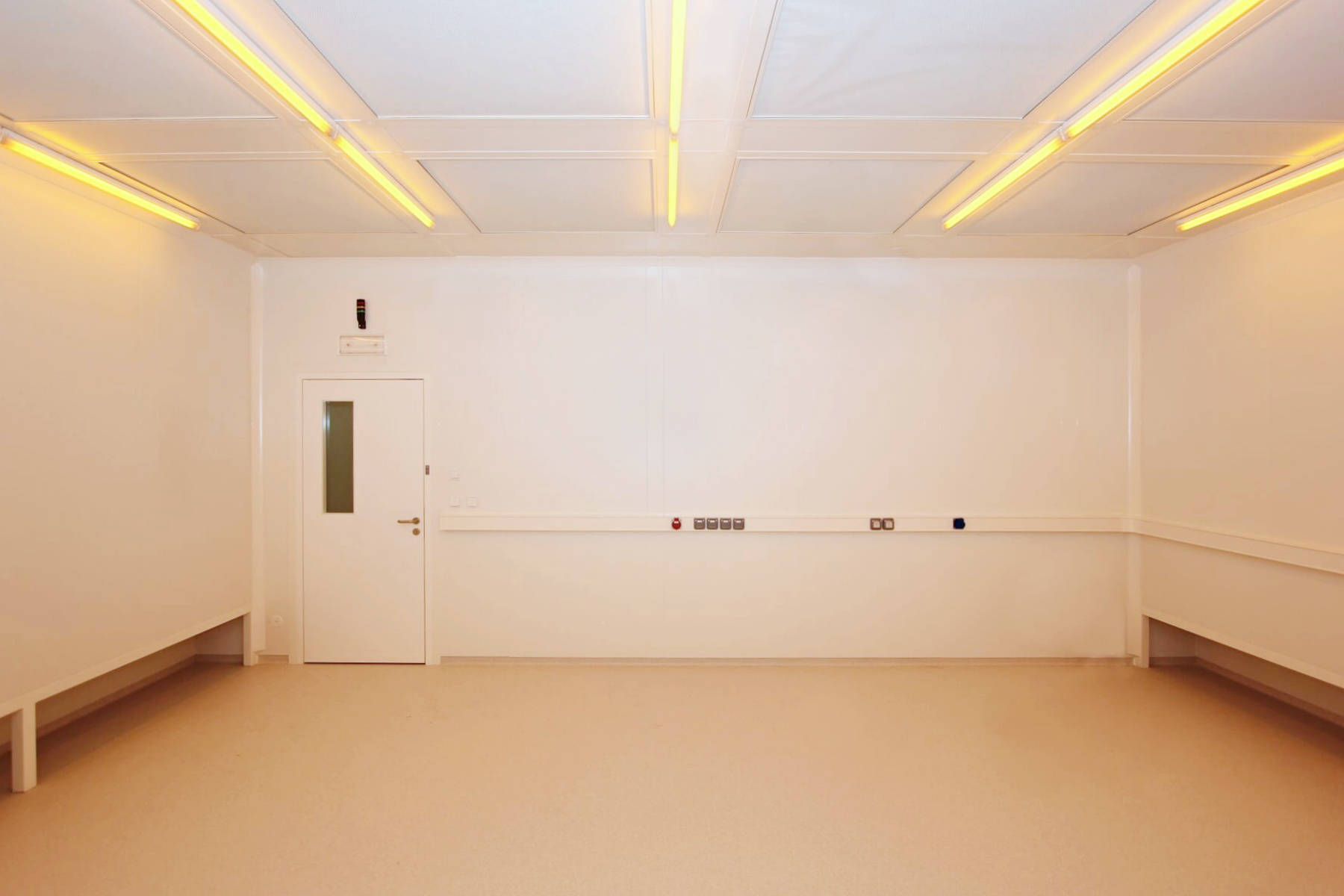

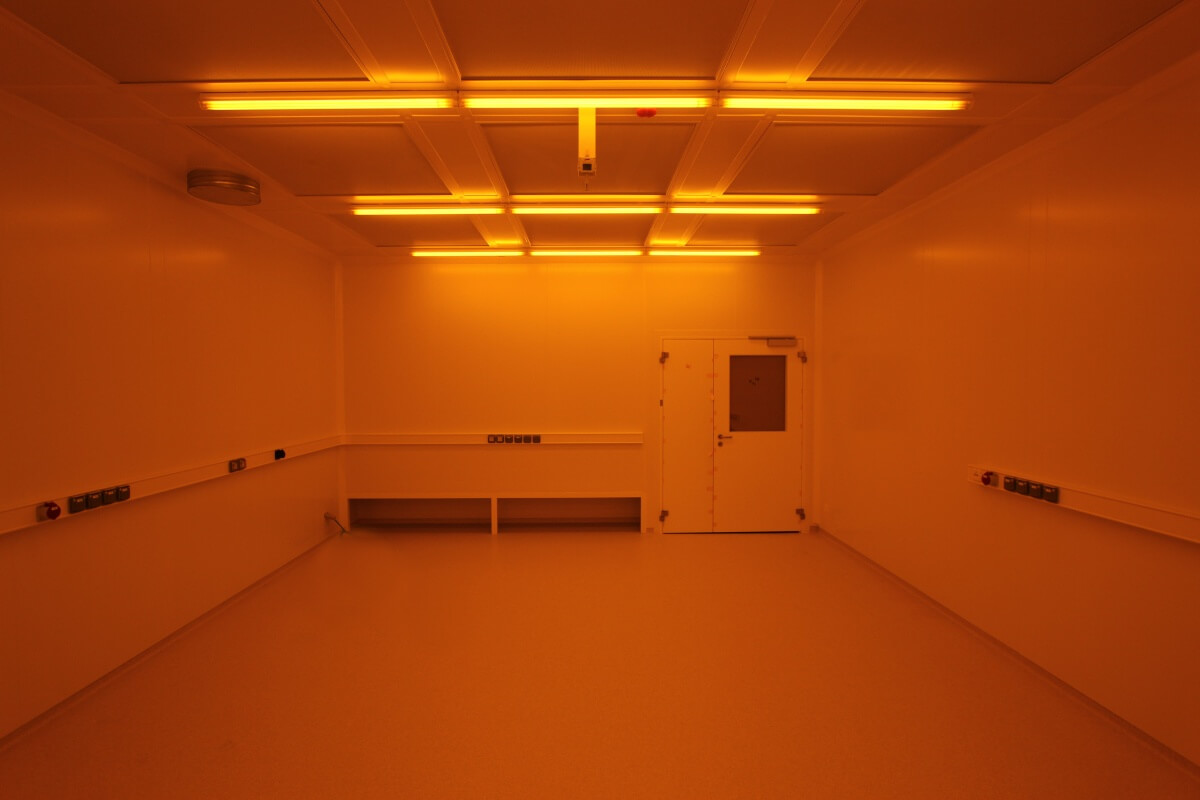

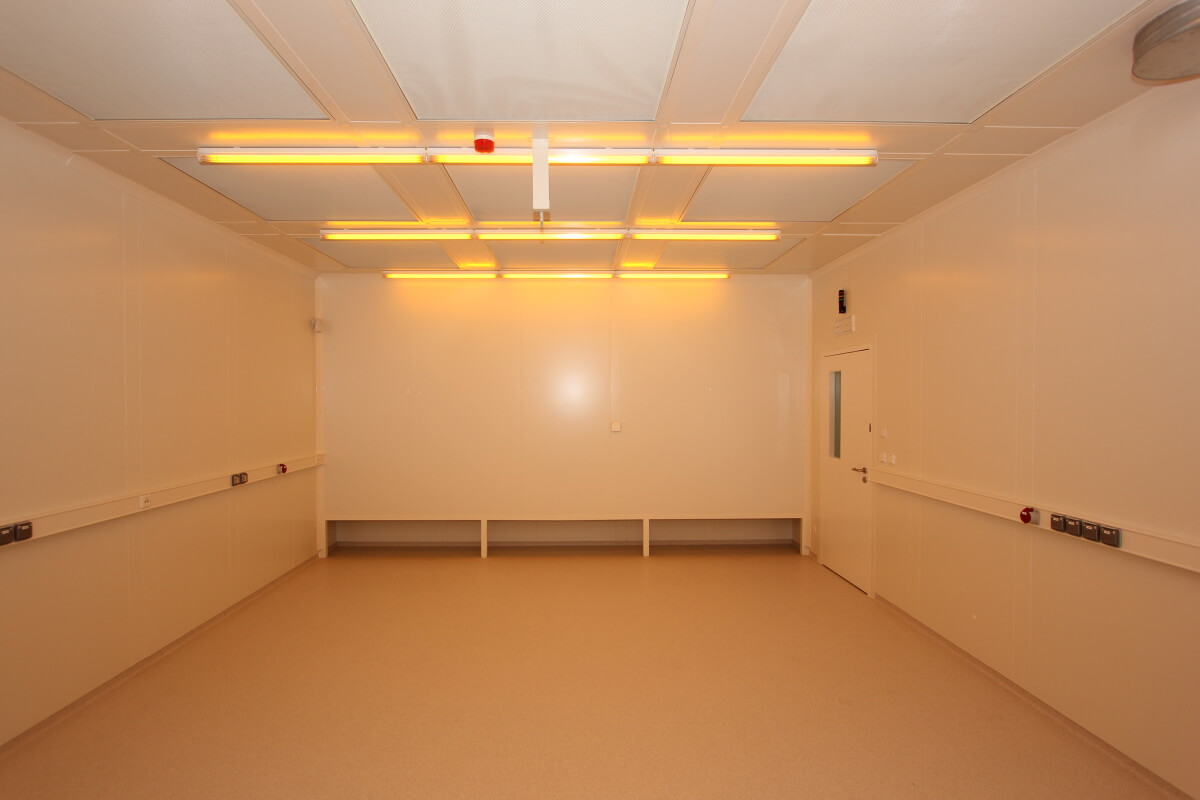

Integrovaný strop EG typ ISU se skládá z nosných hliníkových profilů, okrajových lišt, ocelových kazet, upínek, můstků a výškově stavitelných závěsů. Součástí stropu jsou i vstupní kazety, které umožňují vstup do stropu i po jeho montáži. Povrchová úprava všech viditelných částí stropu je provedena práškovou epoxidovou nátěrovou hmotou KOMAXIT. Ostatní části stropu mají odpovídající povrchovou úpravu niklováním nebo zinkochromátováním. Kazety jsou ukládány do těsnění a dle montážní dokumentace jsou těsněny silikonovým tmelem.
Pro zvláště náročné prostředí lze integrovaný strop EG objednat v nerez provedení. U tohoto typu stropu jsou kazety a okrajové lišty vyrobeny z nerezového plechu, nosný profil je hliníkový. Možná povrchová úprava těchto prvků:
- kazety bez povrchové úpravy, profil bezbarvě eloxovaný;
- kazety i profil s nátěrem práškovou epoxidovou nátěrovou hmotou Komaxit v odstínu dle RAL 9010, matný.
Ostatní části stropu mají odpovídající povrchovou úpravu.
Značení integrovaného stropu EG typ ISU P v nerezovém provedení je:
- ISU M 680 × 1290 T / ISU M 700 x 1005 P- A - bez povrchové úpravy
- ISU M 680 × 1290 T / ISU M 700 x 1005 P- AN - s povrchovou úpravou

Použití

typ ISU M 680 × 1290 T
Modul stropu (680 x 1290) mm / (700 x 1005) mm vychází z unifikovaného rozměru filtračních vložek (610 x 1220) mm / (610 x 915) mm. Tomuto modulu odpovídají rozměrově filtrační nástavce FN-TS a svítidla EG typ SV1. Strop lze variantně upravit na modul M (680 x 680)mm / modul M (700 x 700)mm pro filtrační vložky (610 x 610) mm / (610 x 610) mm. Tomuto modulu odpovídají rozměrově filtrační nástavce FN-TS 680 x 680 a svítidla EG typ SV3. Do stropu lze osadit i ostatní, modulově neodpovídající výrobky. Například svítidla EG typ SV2, SV4, nebo koncové prvky VZT EG. Strop lze osadit i výrobky jiných výrobců jako například různá podhledová svítidla, filtrační nástavce, operační svítidla, rozvody medicinálních plynů, prostupy médií a jiné. V těchto případech je nutná předchozí konzultace s výrobcem stropů.

Integrovaný strop EG typ ISU M 680 x 1290, nebo ISU M 700 x 1005 P se používá v provedení:

Tlakový - typ ISU M 680 x 1290 P a ISU M 700 x 1005 P Tlaková komora stropu je tvořena ze spodní části vlastní konstrukcí integrovaného stropu, boční část tlakové komory tvoří stavební příčky a horní část této komory tvoří stavební strop. Stavební strop a stěny tvořící část tlakové komory musí být beze spár a musí mít omyvatelný povrch. Tlakový strop se používá pro distribuci filtrovaného vzduchu po II. stupni filtrace. Strop lze použít v případech, kdy stavební strop a příčky lze povrchově vhodně upravit a tyto umožňují vytvoření tlakové komory a není vhodné nebo možné provedení samostatných přívodů vzduchu do jednotlivých filtračních nástavců.

Těsný – typ ISU M 680 × 1290 T Integrovaný strop EP typ ISU M 680x1290 T je konstrukčně anologický k stropu ve verzi P, rozdíly spočívají v distribuci filtrovaného vzduchu, kdy v této verzi jsou osazeny filtrační nástavce se samostatnými přívody vzdušniny a dále není zapotřebí vytvářet soustavu dělících přepážek jednotlivých místností tlakotěsně až do stropní konstrukce.
