Popis

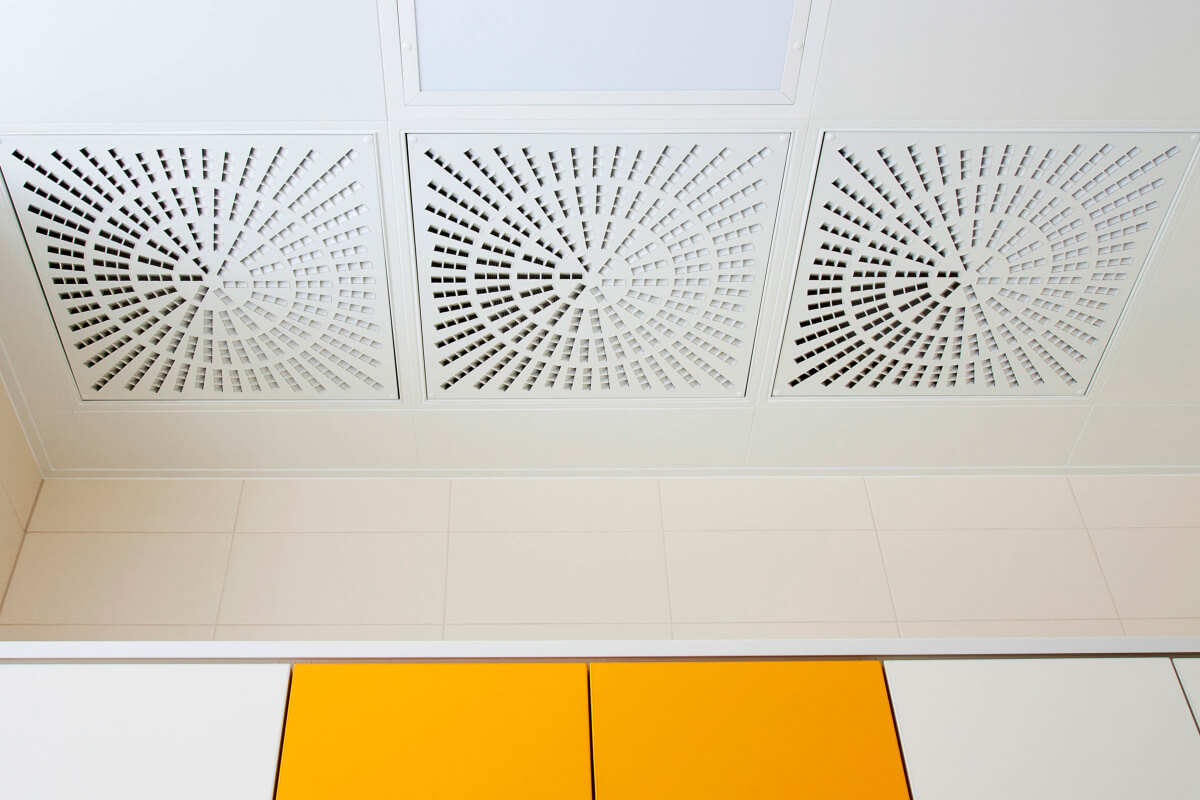

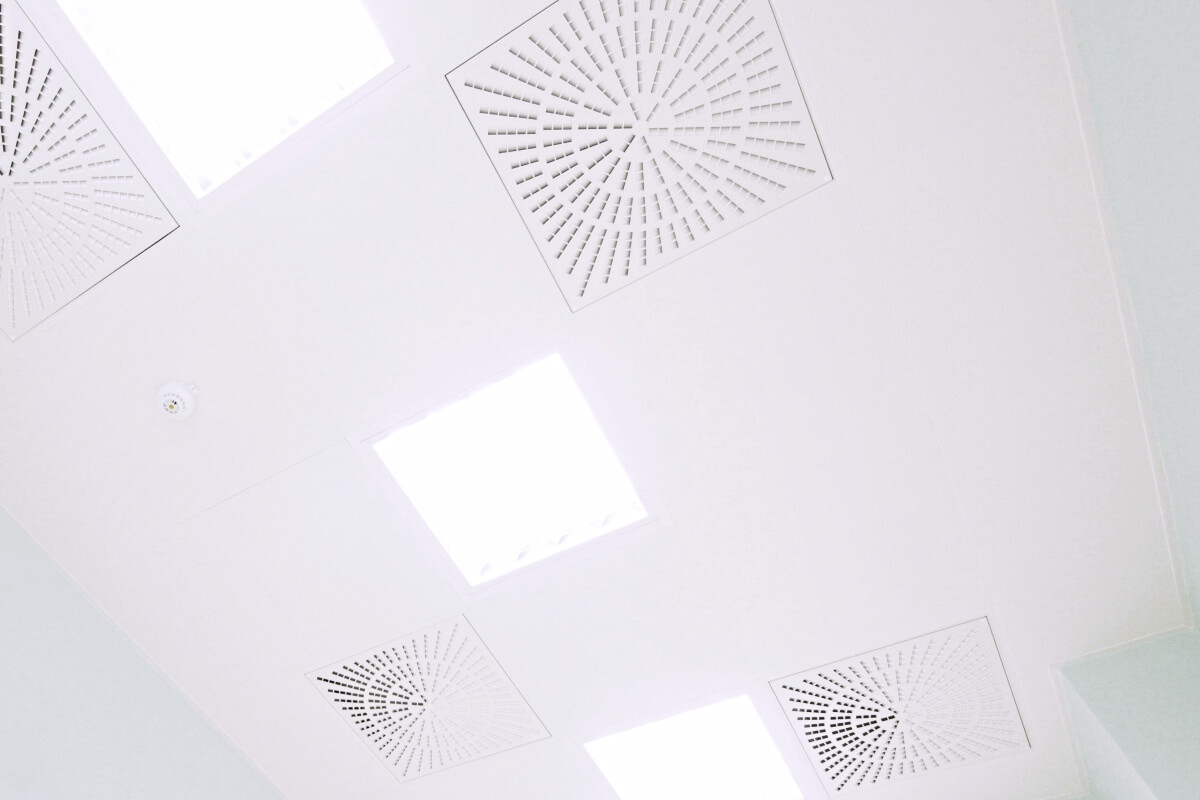

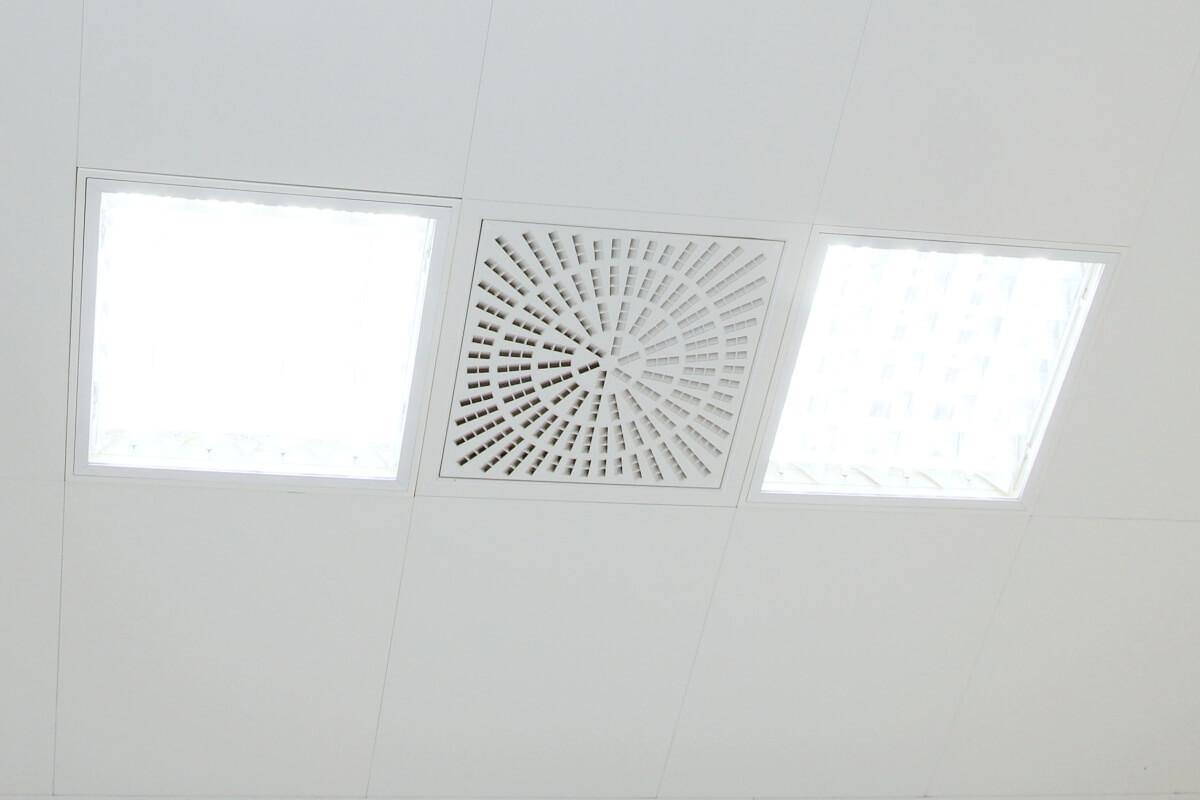

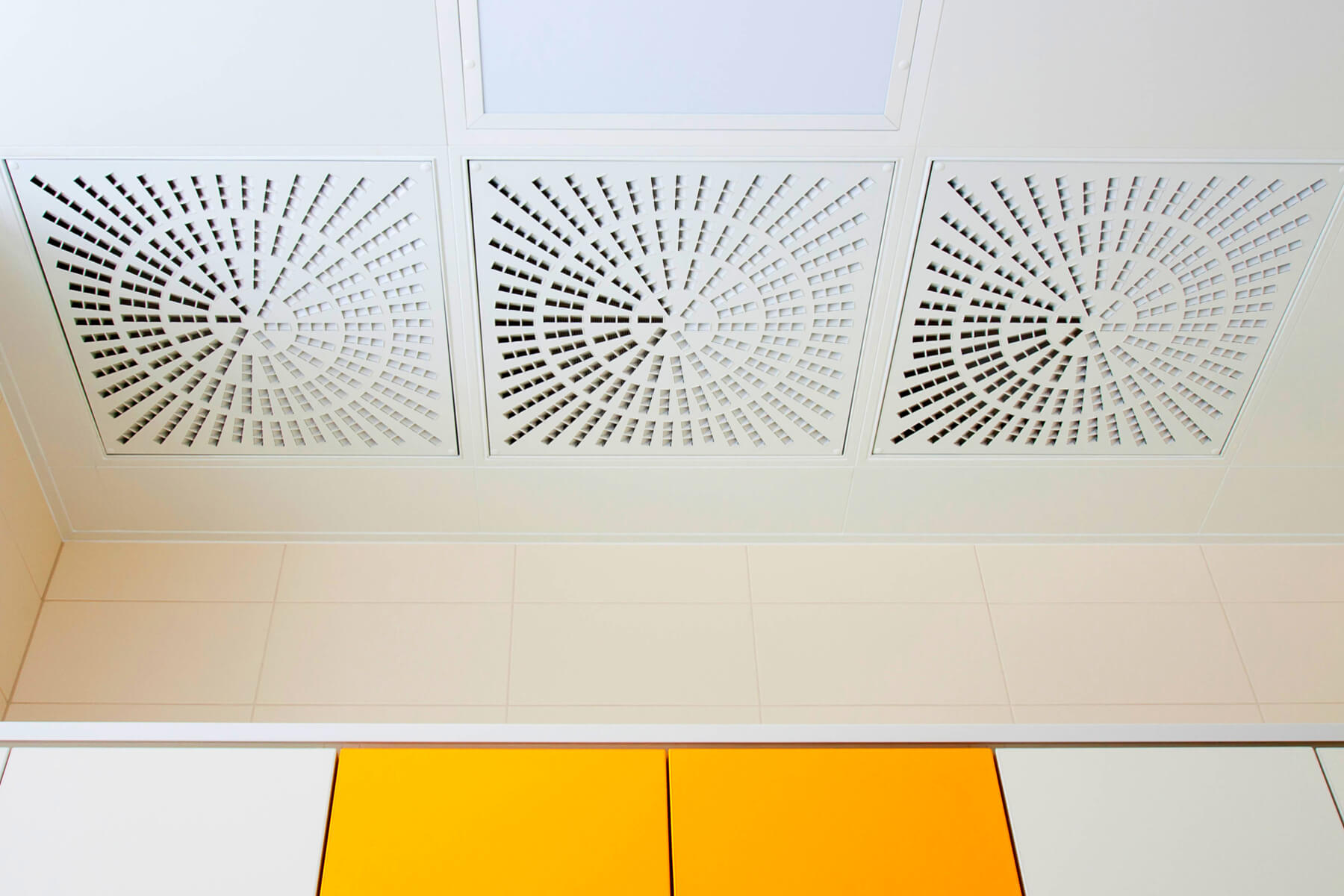

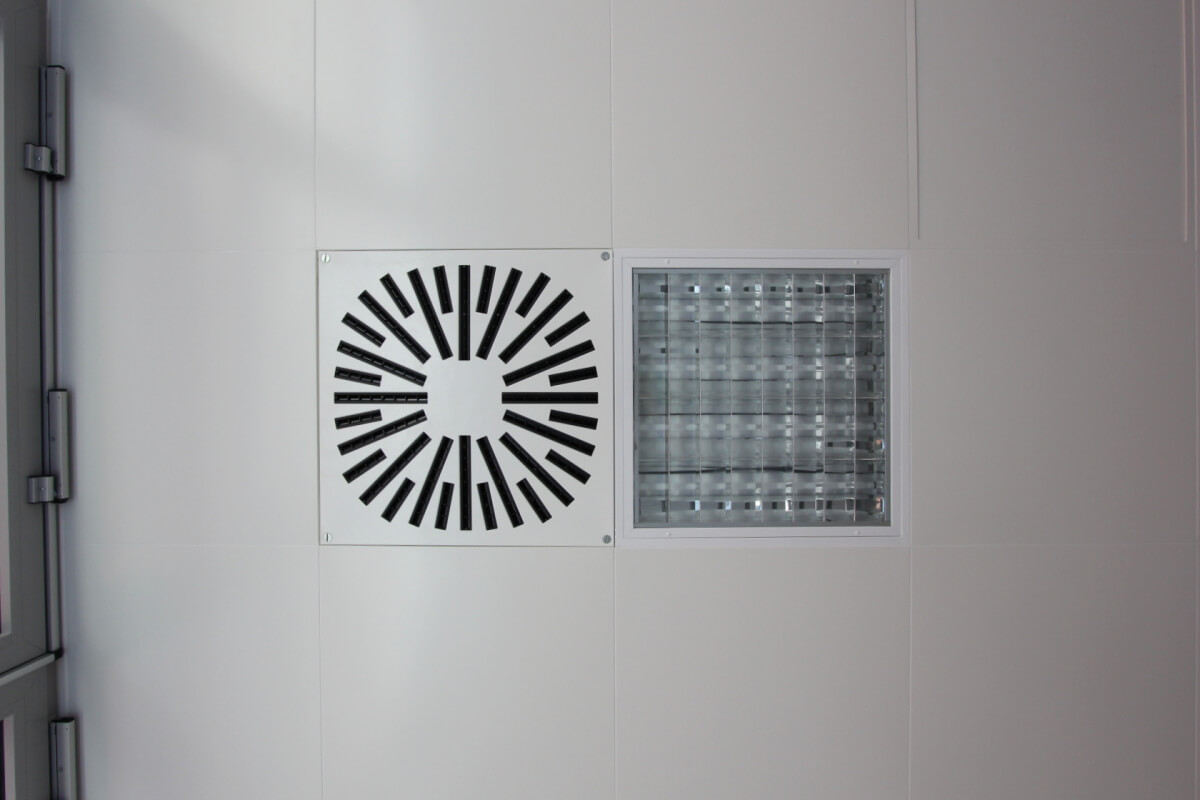

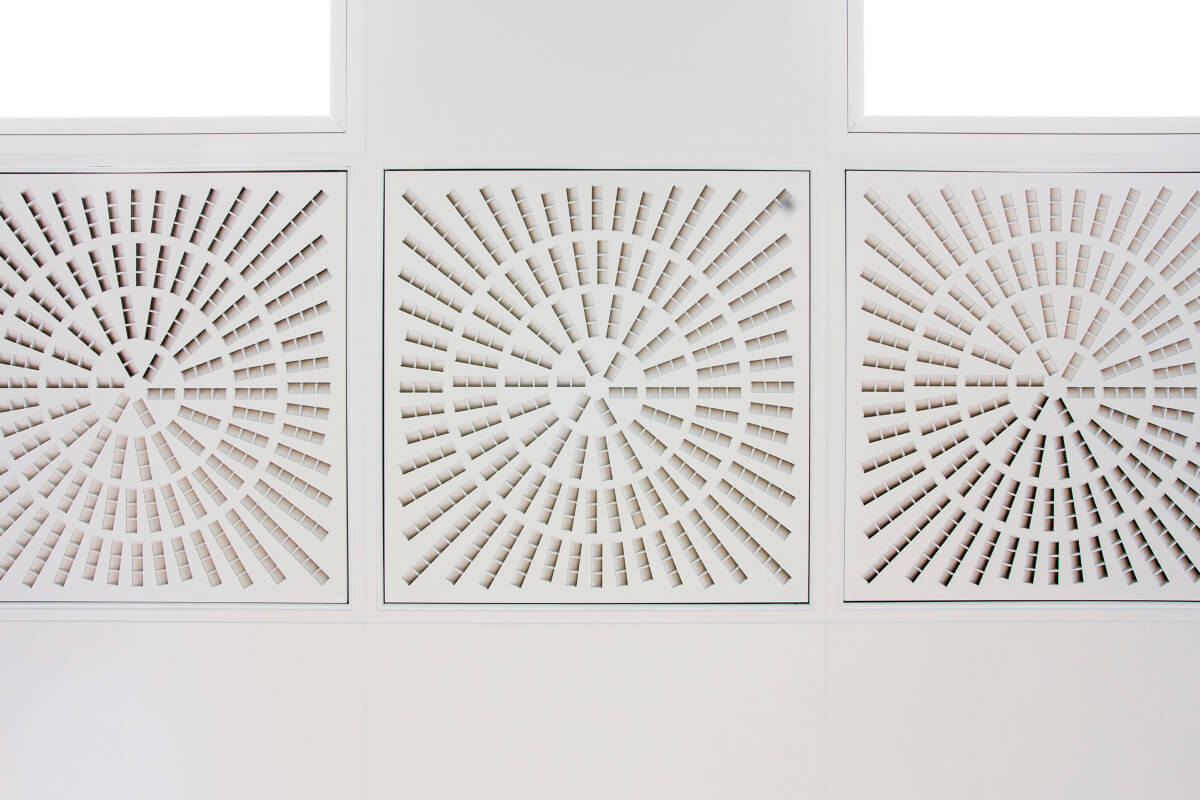

Filtrační nástavec se skládá z tělesa filtračního nástavce, tlakové komory, filtrační vložky a výusti. Těleso nástavce a tlaková komora jsou vyrobeny z ocelového plechu, které jsou vzájemně hermeticky spojeny. Tlaková komora je osazena kruhovým, obdélníkovým nebo čtvercovým tvarem přívodního hrdla umístěným z boku či shora. Přívodní hrdlo je opatřené regulační klapkou. Do výstupní části tělesa filtračního nástavce se upínkami upevní filtrační vložka, která má výšku dle požadavků. Výstupní část tělesa se uzavírá vířivou výustí nebo kovovým laminarizátorem, závisícího na projektovaném charakteru výstupního proudu vzduchu. Těleso nástavce a tlaková komora jsou osazeny průchodkami, vzájemně propojenými hadičkou. Průchodka se závitem M5 umožňuje připojení sondy na měření tlakové ztráty filtrační vložky. Pokud se filtrační nástavec zavěšuje samostatně, slouží k tomu otvory pro závitové tyče umístěné v ohybech vnějšího pláště.

Použití

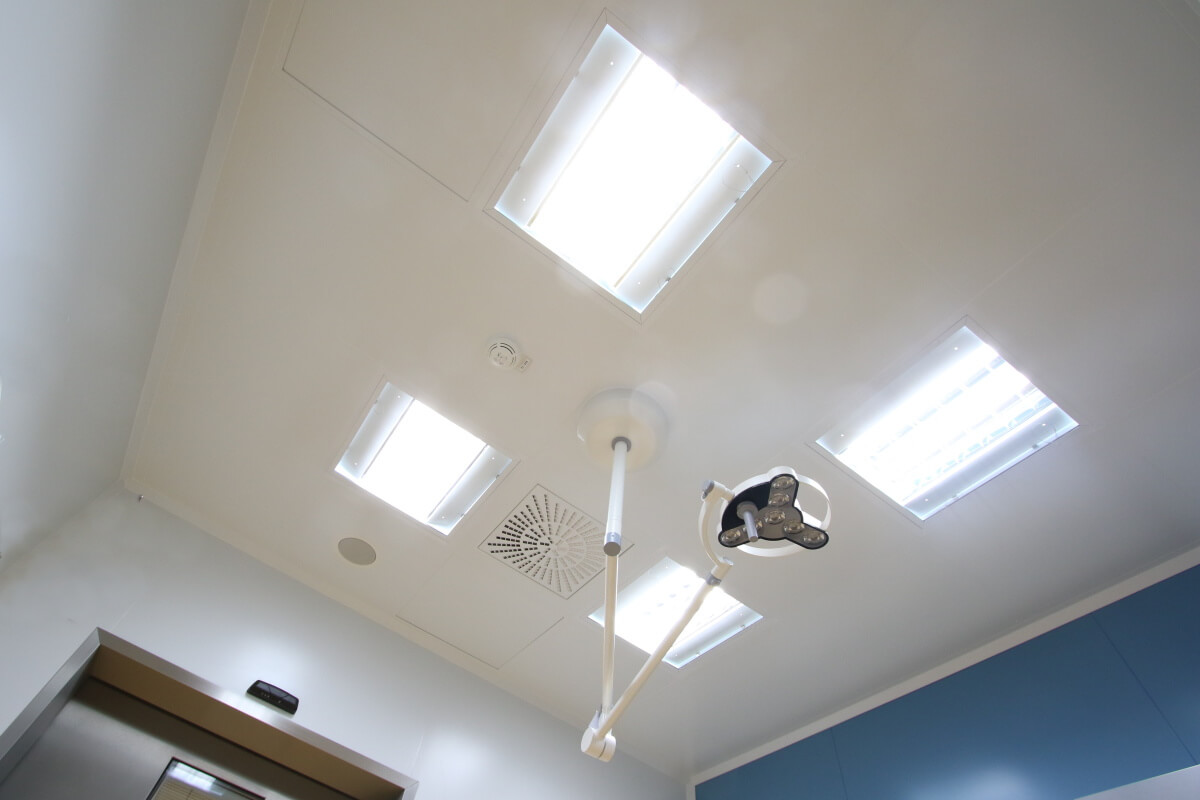

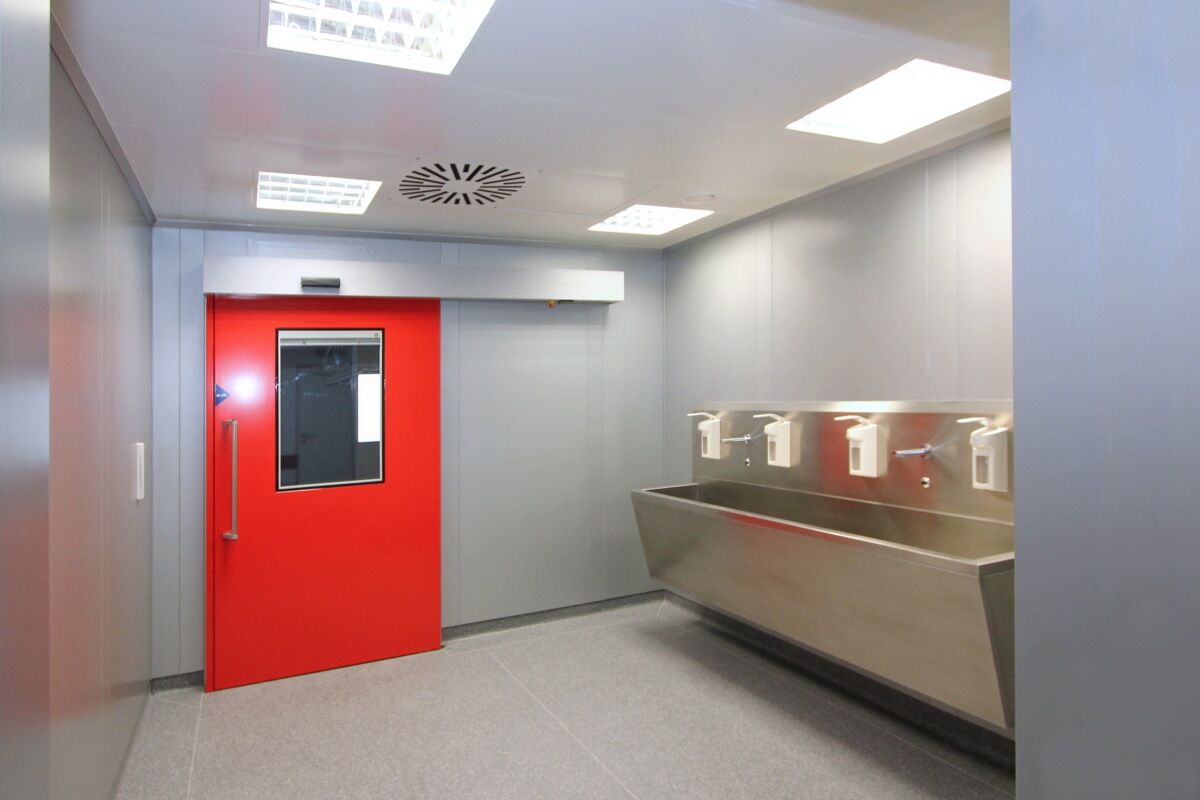

Filtrace a usměrnění proudění představuje třetí stupeň filtrace. Slouží k hermetickému připevnění filtrační vložky HEPA nebo ULPA (dle třídy čistoty), přes které proudí upravený vzduch z VZT jednotky do čistého prostoru. Výstupní proud vzduchu je usměrňován výustí, která je osazena na výstupu nástavce. Nástavec lze použít pro libovolný směr proudění vzduchu. Konstrukce počítá s osazením do integrovaných stropních podhledů EG, případně jiných podhledů a lze jej i samostatně zavěsit.
